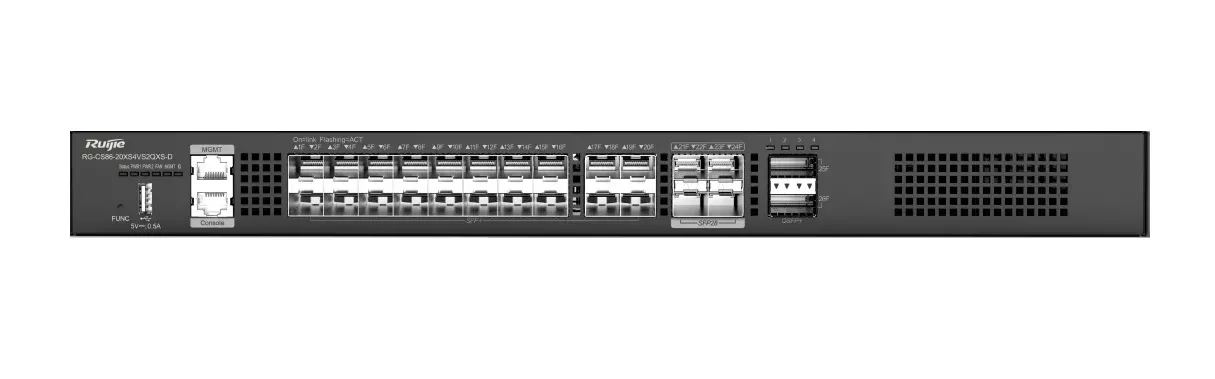

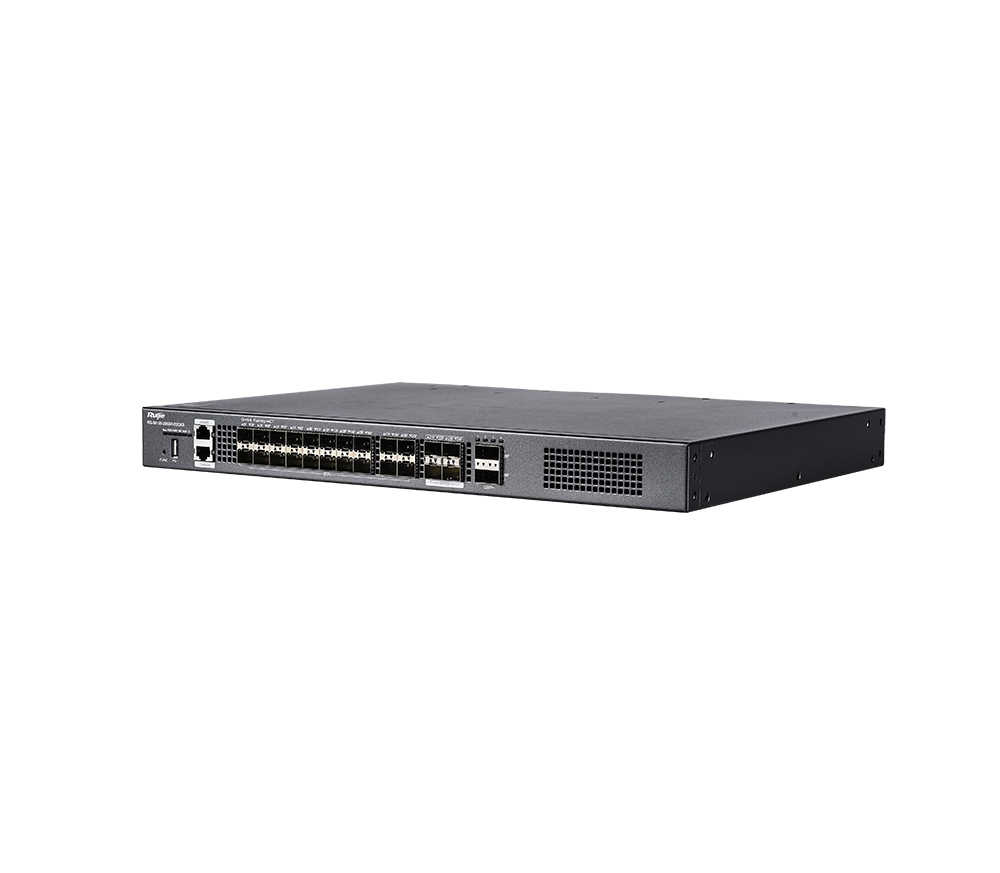

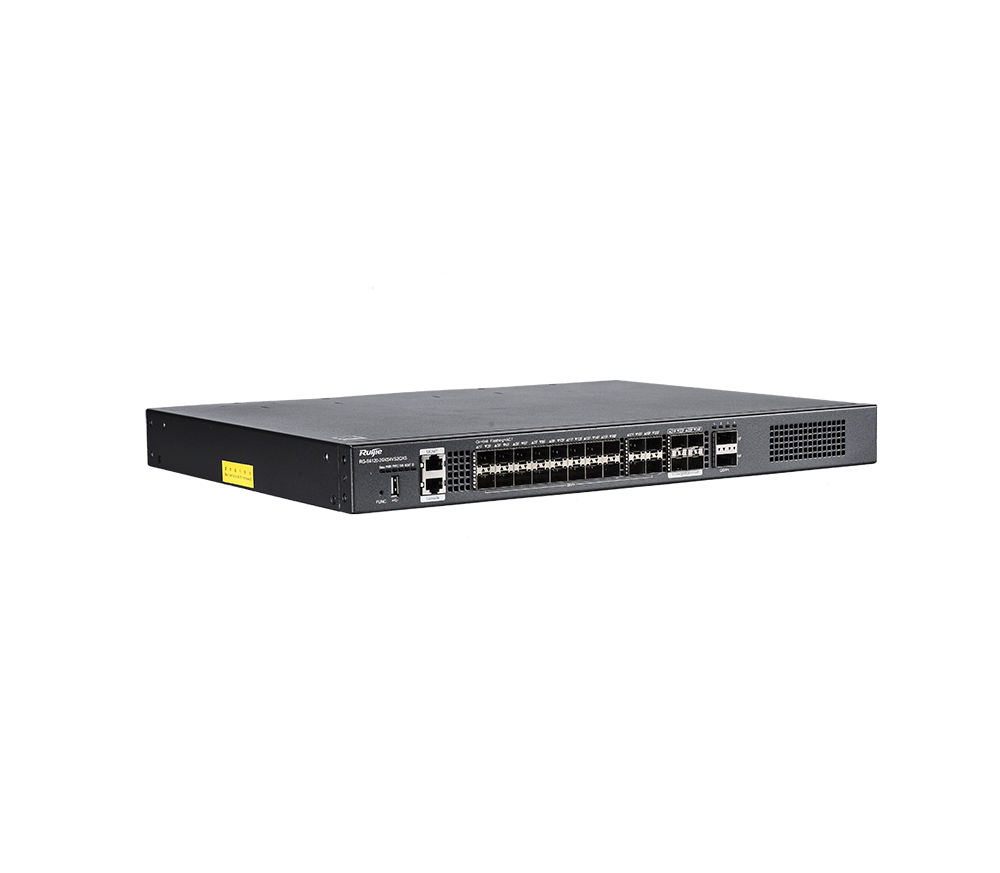

Ruijie RG-S6120-20XS4VS2QXS optický switch 10G/25G/40G
Ruijie RG-S6120-20XS4VS2QXS je 10G ethernetový přepínač nové generace s vysokým výkonem a vysokým zabezpečením. Switch využívá pokročilý design hardwarové architektury a nový modulární operační systém RuGie RGOS gen 12. Řada RG-S6120 disponuje 32 10G SFP+ porty a výkonným uplinkem 40G, který plně splňuje požadavky na vysoce výkonnou agregaci. Switch RG-S6120 poskytuje vysoce výkonný a komplexní end-to-end QoS, stejně jako flexibilní a na funkce bohaté nastavení, zabezpečení pro rozsáhlou LAN agregaci. Díky své ceně je vhodný pro nasazení i pro menší a střední podniky, kterým splní potřeby vysokých rychlostní, vysoce zabezpečené a inteligentní podnikové sítě. Správa pomocí Ruijie Cloud.
Ke stažení
- Ruijie RG-S6120-20XS4VS2QXS Datasheet EN 3976.605 Kb
|
Switch je navržený jako core nebo agreagační, obsahuje dva 40G uplink QSFP+ optické porty QSFP+, čtyři 10G/25G porty SFP28 pro přenos dat a rychlejší akceleraci a dvacet 1G/10G SFP+ portů. S6120 poskytuje vysokorychlostní připojení na dlouhé vzdálenosti, s vysokou škálovatelností, vysokou účinností, ovladatelností a vícenásobnou spolehlivostí na úrovni zařízení a propojení pro stabilní výkon sítě. |
|
Ruijie RG-S6120-20XS4VS2QXS plně podporuje službu Ruijie Cloud, která pomáhá uživatelům spravovat a ovládat zařízení a sítě. Umožňuje monitorovat síť, provádět konfigurace zařízení nebo dálkově ovládat zařízení.Přehled všech zařízení, Online zero configuration, vzdálený restart a diagnostika, alarmy. Ruijie RG-S6120-20XS4VS2QXS podporují protokol Simple Network Management Protocol (SNMP), Remote Network Monitoring (RMON), Syslog, Sampled Flow (sFlow), zálohování protokolů a konfigurace pomocí USB flash disků pro běžnou diagnostiku a údržbu sítě. Správci mohou také používat CLI, webovou správu a Telnet a další metody pro pohodlnou správu a údržbu zařízení. Switche podporují rozhraní OpenFlow a NETCONF, která switchům umožňují prostřednictvím upgradu podporovat softwarově definovanou síť (SDN). To podstatně snižuje náklady na údržbu sítě a zároveň výrazně zjednodušuje správu sítě. |
Přepnutí napájení během několika sekund v případě výpadku, výměna napájecího zdroje bez odpojení od sítě, což poskytuje dvojitou ochranu LAN. |
|
V síťových prostředích se šíří různé útočné pakety, které mohou způsobit vysoké využití procesoru a negativně ovlivnit výkon switche a dokonce způsobit i potíže se správou. Za tímto účelem musí být CPU chráněn a to znamená, že pro různé příchozí pakety musí být provedeno řízení provozu a zpracování založené na prioritách. |
Inovativní design izolovaného čipu zajišťuje, že normální provoz ostatních optických portů není ovlivněn izolací vadného optického modulu. Port se vrátí do normálního provozu ihned po výměně vadného optického modulu SFP28 nebo QSFP28. |
|
Disponujte vícevrstvou klasifikací toku a funkcemi řízení toku, jako je tok MAC, tok IP a tok aplikací, abyste zajistili přesnou distribuci provozu s více službami, dosáhli přetížení sítě a poskytovali vysoce kvalitní sítě. |
Virtual Switch Unit
Ruijie RG-S6120-20XS4VS2QXS podporují službu VSU, ve které je připojeno více fyzických switchů virtualizováných do jednoho logického switche. Switche používají stejnou IP adresu, proces Telnet a rozhraní příkazového řádku (CLI) pro správu a podporu automatické kontroly verzí a automatické konfigurace. Uživatelé tak spravují pouze jedno logické zařízení. Agregační linky lze nastavit mezi 10G rozhraními s maximální složenou šířkou pásma 80 Gbps.
Zjednodušená správa | Zjednodušená topologie sítě | Vysoká škálovatelnost |
Správci mohou spravovat více switchů jednotným způsobem, aniž by se museli připojovat ke každému přepínači kvůli konfiguraci a správě. | VSU slouží jako switch a připojuje se k periferním zařízením prostřednictvím agregovaných spojů. Proto neexistuje žádná smyčka na L2 vrstvě a protokol MSTP (Multiple Spanning Tree Protocol) není nutné konfigurovat. | Uživatelská zařízení lze přidávat do virtualizované sítě nebo z ní odebírat způsobem „hot swap“, aniž by to ovlivnilo normální provoz ostatních zařízení. |
|
Ruijie RG-S6120-20XS4VS2QXS podporují službu VSU, ve které je připojeno více fyzických switchů virtualizováných do jednoho logického switche. Switche používají stejnou IP adresu, proces Telnet a rozhraní příkazového řádku (CLI) pro správu a podporu automatické kontroly verzí a automatické konfigurace. Uživatelé tak spravují pouze jedno logické zařízení. |
VSU se připojuje k periferním zařízením prostřednictvím agregovaných spojení. Pokud dojde k poruše jednoho zařízení nebo členského spojení ve VSU, data a služby lze přepnout na jiný členský odkaz během pouhých 50–200 milisekund. |
NFPP | Vazba IP/MAC | DHCP snooping | Secure Shell a SNMPv3 a NFPP |
Network Foundation Protection Policy (NFPP) poskytuje ochranu proti DoS útokům. | Implementujte flexibilní vazbu portu nebo systému na IP adresu a MAC adresu uživatelů, čímž přísně omezíte přístup uživatelů na port nebo k celému systému. | Povoluje DHCP odpovědi pouze z důvěryhodných portů; na základě DHCP naslouchání a dynamického sledování ARP a kontroly IP adresy uživatele zabráníte podvodným ARP paketům a podvodům se zdrojovou IP adresou. | Kryptografický síťový protokol Secure Shell (SSH) a protokol Simple Network Management Protocol v3 (SNMPv3) zajišťují zabezpečení informací o správě. |
Ruijie RG-S6120-20XS4VS2QXS využívá hardwarovou architekturu nové generace a také pokročilý energeticky účinný obvod a komponenty, což výrazně šetří energii a snižuje hluk. Celá řada je vybavena axiálními ventilátory s proměnnými otáčkami, které inteligentně řídí otáčky ventilátoru na základě okolní teploty, což snižuje spotřebu energie a hluk a zároveň zajišťuje stabilní provoz zařízení.
|
Switche podporují hardwarové duální bootovací systémy. Dva flash čipy se používají k uložení spouštěcího softwaru (programů spouštění systému), aby se dosáhlo redundance spouštění na úrovni hardwaru a zabránilo se selhání spouštění switche způsobenému závadou čipu flash. |
Vysoká spolehlivost
Vynikající funkce podpory více služeb | Ethernet Ring Protection Switching (ERPS) | Pokročilé zásady QoS |
Podporuje funkce vícesměrového vysílání IPv4 a IPv6, včetně bohatých protokolů vícesměrového vysílání, jako je IGMP Snooping, IGMP, MLD, PIM, PIM pro IPv6.Podporuje kontrolu zdrojové IP adresy protokolu IGMP (Internet Group Management Protocol), která chrání před nelegálními zdroji vícesměrového vysílání a zlepšuje zabezpečení sítě.Podporuje bohaté funkce služeb vrstvy 3, jako je Equal-cost Multipath routing (ECMP), aby vyhovovala komunikačním potřebám různých plánování spojů. | Switche řady RG-S6150 podporují technologii Ethernet Ring Protection Switching (ERPS), což je mezinárodní záložní protokol pro redundanci spojů vrstvy 2 určený pro jádro Ethernet. Blokování smyčky a obnova spojení ERPS jsou implementovány na řídícím zařízení a neřídící zařízení přímo hlásí svůj stav spojení řídícímu zařízení, bez zpracování od jiných neřídících zařízení. Proto je doba přerušení a obnovy smyčky u ERPS rychlejší než u STP. Na základě výše uvedených rozdílů podporuje ERPS v ideálním prostředí obnovu spojení během milisekund.I když je STP zakázáno, Rapid Link Protection Protocol (RLDP) může stále poskytovat základní redundanci linky a obnovu chyb na úrovni milisekund rychleji než STP. | Podporuje klasifikaci vícevrstvého provozu a schopnosti řízení toku, jako je provoz MAC, provoz IP a provoz aplikací, které implementují více provozních politik, jako je vylepšené řízení šířky pásma a priority předávání; podporuje poskytování služeb podle odpovídající úrovně QoS.
Systém záruk QoS s DiffServ ve svém jádru podporuje kompletní zásady QoS, jako je 802.1p, IP TOS, filtr vrstev 2 až 7, SP a WRR.
|
Hardware switchů řady RG-S6150 podporuje line-rate IPv4/IPv6 dual-stack vícevrstvé přepínání, rozlišuje a zpracovává pakety protokolů IPv4 a IPv6. V takovém případě mohou switche plánovat sítě nebo udržovat stav sítě na základě požadavků sítě IPv6 a flexibilně vytvářet řešení síťové komunikace IPv6. Switche řady RG-S6150 podporují širokou škálu směrovacích protokolů IPv4, včetně statického směrování, RIP, OSPFv2, IS-ISv4 a BGP4. Uživatelé si mohou vybrat vhodné směrovací protokoly založené na síťových prostředích a flexibilně tak budovat sítě. Switche řady RG-S6150 také podporují bohaté směrovací protokoly IPv6, včetně statického směrování, Routing Information Protocol (RIPng), OSPFv3, IS-ISv6 a BGP4+. |
Přehled parametrů Ruijie RG-S6120-20XS4VS2QXS
|
|
|
|
|
||||||||||
VSU (virtualization technology, which virtualizes multiple devices into one), GR for RIP/OSPF/BGP and other routing protocols, BFD detection, ERPS (G.8032), REUP, RLDP, power supply 1+1 backup, and the hotswappable function supported on the power supply | RIP and RIPng OSPFv2, OSPFv3, IS-ISv4, and IS-ISv6 BGP4, and BGP4+ Equivalent routing Packet-based load balancing, and flow-based load balancing MCE |
DNS DHCP Server DHCP Client DHCP Snooping DHCP Relay IPv6 DHCP Server IPv6 DHCP Snooping IPv6 DHCP Client IPv6 DHCP Relay Telnet TFTP FTP NTP SNTP |
SNMP, CLI (Telnet/Console), RMON, SSH, Syslog, NTP/SNTP, SNMP over IPv6, IPv6 MIB support for SNMP, SSHv6, Telnet v6, FTP/TFTP v6, DNS v6, NTP for v6, and Traceroute v6. This switch supports sFlow, and samples its traffic information by using the random sampling technology of data. | The following are supported: 3-tuple binding (IP address, MAC address, and port) 3-tuple binding (IPv6 address, MAC address, and port) Filtering of invalid MAC addresses Port- and MAC-based 802.1x authentication MAB authentication Portal authentication and Portal 2.0 authentication ARP-check DAI ARP packet rate limiting Gateway ARP spoofing prevention Broadcast storm suppression Hierarchical management of administrators and password protection RADIUS and TACACS+ |

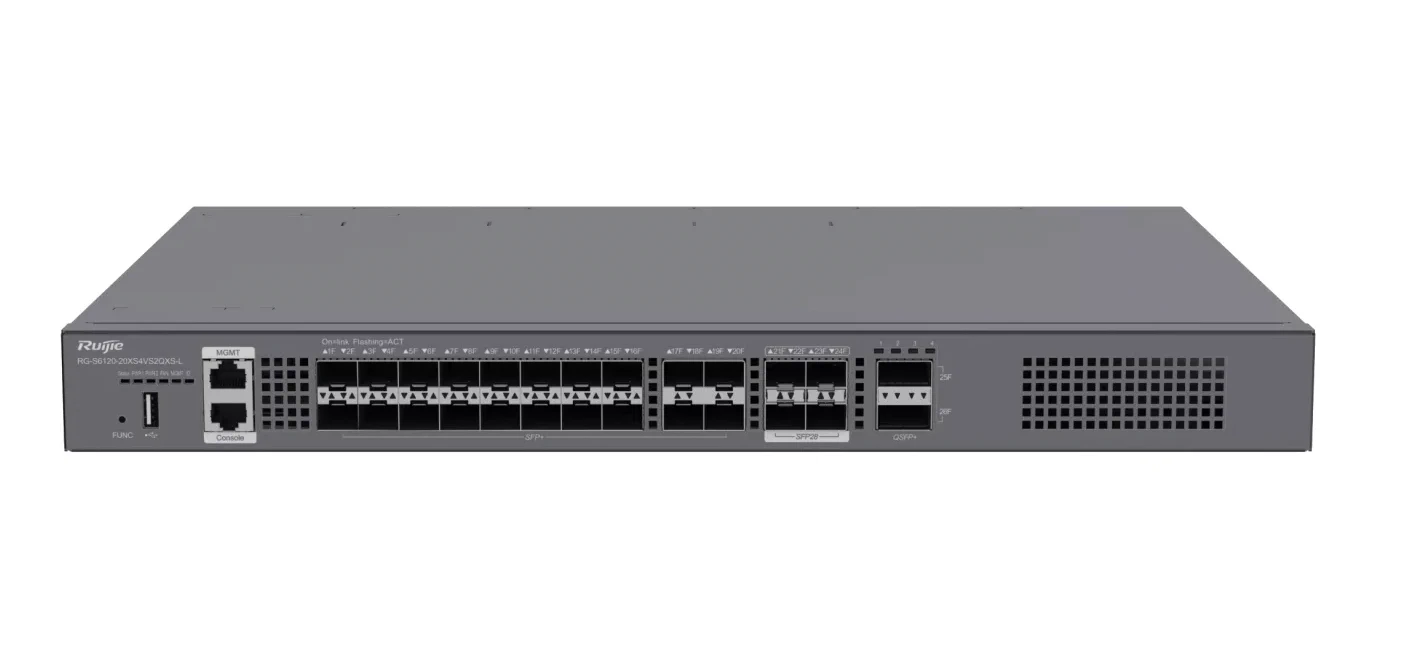

Ruijie RG-S6120-20XS4VS2QXS |
20 portů SFP 1G/10G BASE-X |
4 porty SFP28 10G/25G BASE-X
|
2 porty QSFP+ 40G BASE-X
|
1 MGMT port, 1 console port, and 1 USB port, compliant with USB2.0 standard
|
Dva sloty na karty pro 100G QSFP+ stacking port (M5000X-4XS2CQ)
|

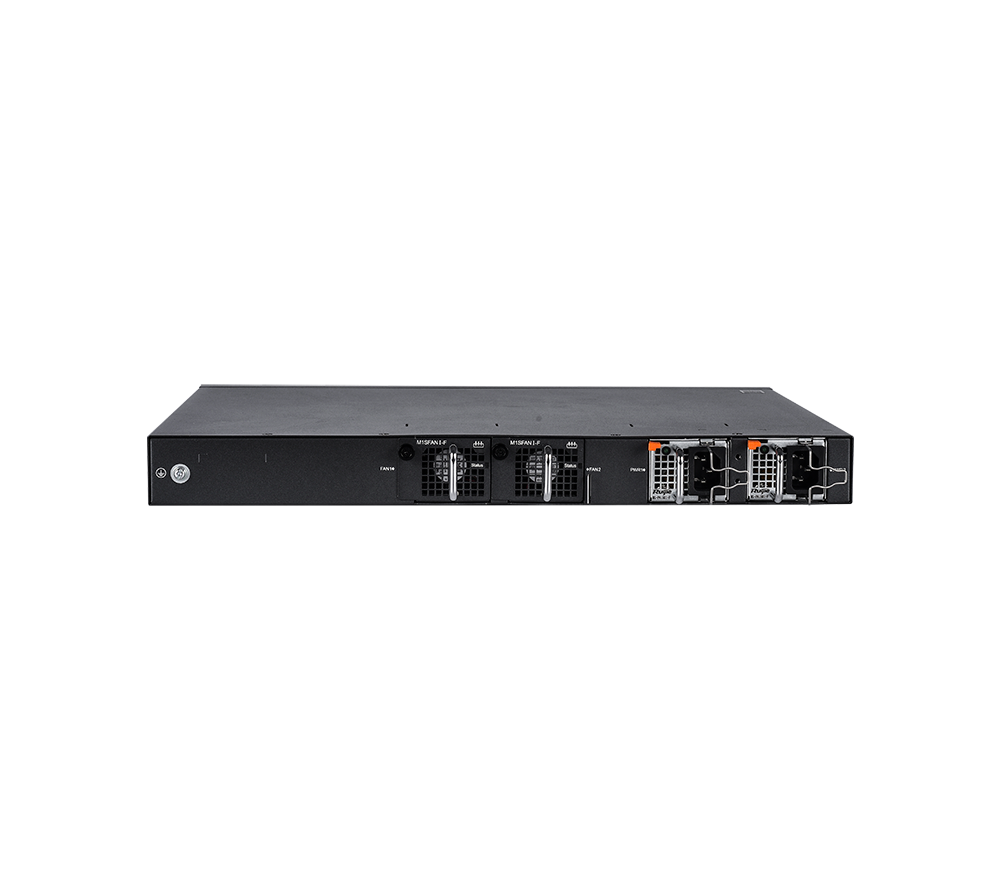

1+1 redundatní napájecí zdroj RG-PA150I-F
|

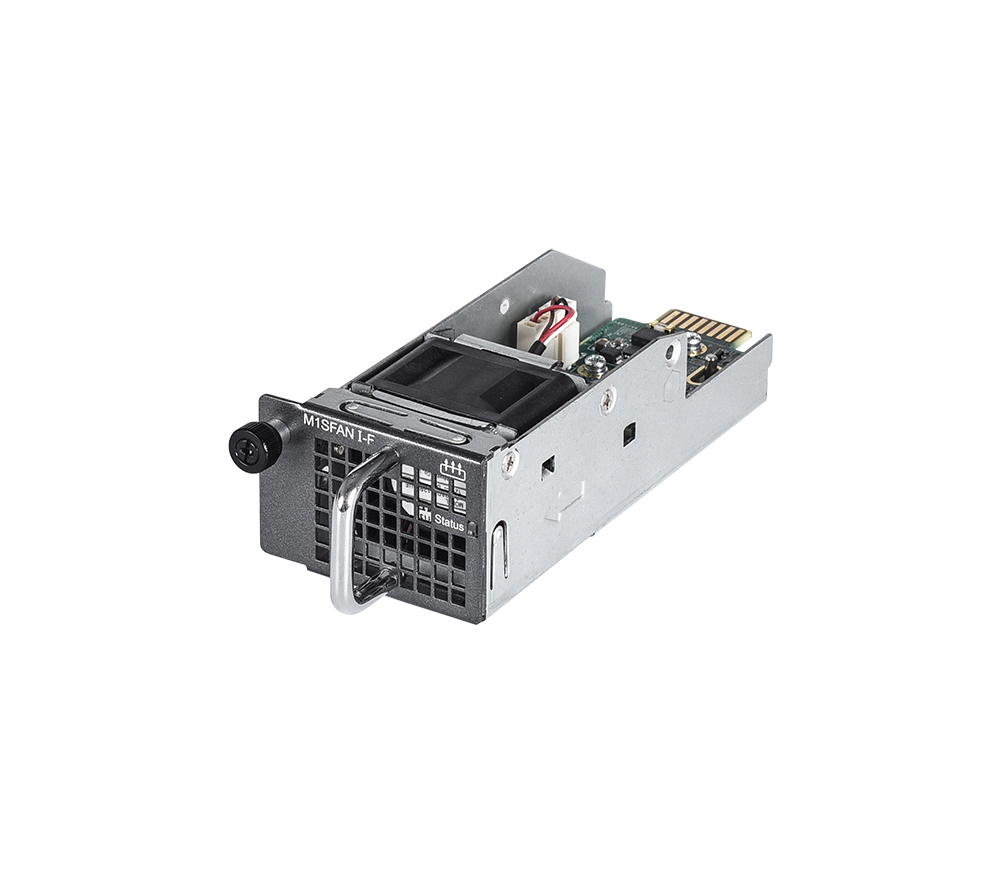

1+1 redundatní výměnný ventilátor s regulací otáček a alarmem |
Switching kapacita kapacita až 2.56T/23.04T
|
ACL - Standard/Extended/Expert ACL, Extended MAC ACL, ACL 80, IPv6 ACL, ACL logging, ACL counter, ACL remark, Global ACL, ACL redirect
|
QoS - 802.1p/DSCP/TOS traffic classification; Multiple queue scheduling mechanisms, such as SP, WRR, DRR, SP+WFQ, SP+WRR, SP+DRR; Input port-based speed limit; Port-based traffic recognition; Each port supports 8 queue priorities
|
VLAN - 4K 802.1q VLANs, Port-based VLAN, MAC-based VLAN, Protocol-based VLAN, Private VLAN, Voice VLAN, QinQ, IP subnet-based VLAN, GVRP
|
Link Aggregation - AP, LACP, Flow balance
|
Spanning Tree Protocols - IEEE802.1d STP, IEEE802.1w RSTP, Standard 802.1s MSTP, Port fast, BPDU filter, BPDU guard, TC guard, TC filter, TC protection, LOOP guard, ROOT guard
|
DHCP - DHCP server, DHCP client, DHCP snooping, DHCP relay, IPv6 DHCP snooping, IPv6 DHCP client, IPv6 DHCP relay
|
Multiple Spanning Tree Protocol (MSTP) Instances - 64
|
Maximum Aggregation Port (AP) - Up to 128
|
L2 Features -MAC, EEE, ARP, VLAN, Basic QinQ, Felix QinQ, Link aggregation, Mirroring, STP, RSTP, MSTP, Broadcast storm control, IGMP v1/v2/v3 snooping, IGMP SGVL/IVGL, IGMP filter, IGMP fast leave, DHCP, Jumbo frame, RLDP, LLDP, REUP, G.8032 ERPS, Layer 2 protocol tunnel.
|
Layer 2 Protocols - IEEE802.3, IEEE802.3u, IEEE802.3z, IEEE802.3x, IEEE802.3ad, IEEE802.1p, IEEE802.1x, IEEE802.3ab, IEEE802.1Q (GVRP), IEEE802.1d, IEEE802.1w, IEEE802.1s
|
Security - Binding of the IP address, MAC address, and port address; Binding of the IPv6, MAC address, and port address; Filter illegal MAC addresses; Port-based and MAC-based 802.1x; MAB; Portal and Portal 2.0 authentication; ARP-check; DAI; Restriction on the rate of ARP packets; Gateway anti-ARP spoofing; Broadcast suppression; Hierarchical management by administrators and password protection; RADIUS and TACACS+; AAA security authentication (IPv4/IPv6) in device login management; SSH and SSH V2.0; BPDU guard; IP source guard; CPP, NFPP; Port protection
|
Layer 3 Features - IPv4 static routing, IPv6 static routing, RIP, RIPng, OSPFv2/v3, ARP proxy, Neighbor Discovery,VRRP
|
Layer 3 Protocols (IPv4) - Static routing, RIP, RIPng, OSPFv2/v3
|
VSU (Virtual Switch Unit) - support to 2 stack members
|
Zero Configuration CPE WAN Management Protocol (CWMP(TR069))
|
MTBF: >30 let |
Napájení AC input: 100 V to 240 V, Frequency: 50/60 Hz |
Rozměry: 440 mm × 330 mm × 44 mm |
Hmotnost: ≤ 3.3 kg |
Pracovní teplota: 0°C až +50°C, Vlhkost: 10% až 90% |
Příkon: ≤ 85 W |
