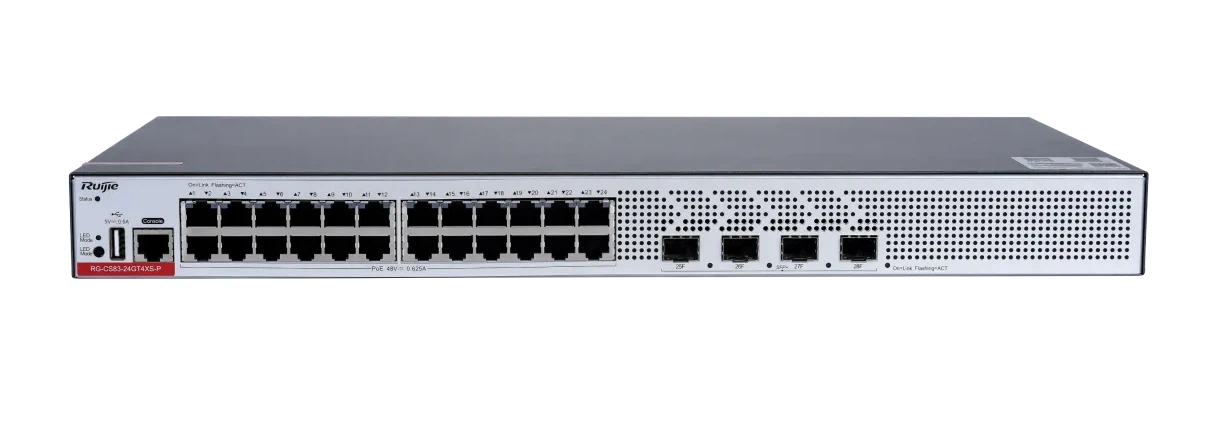

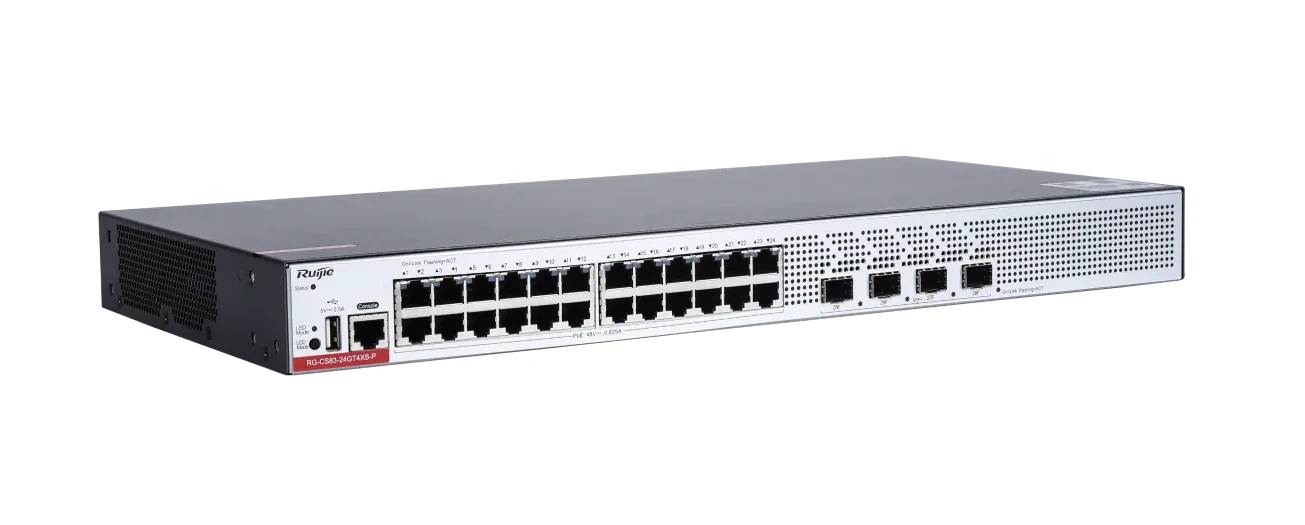

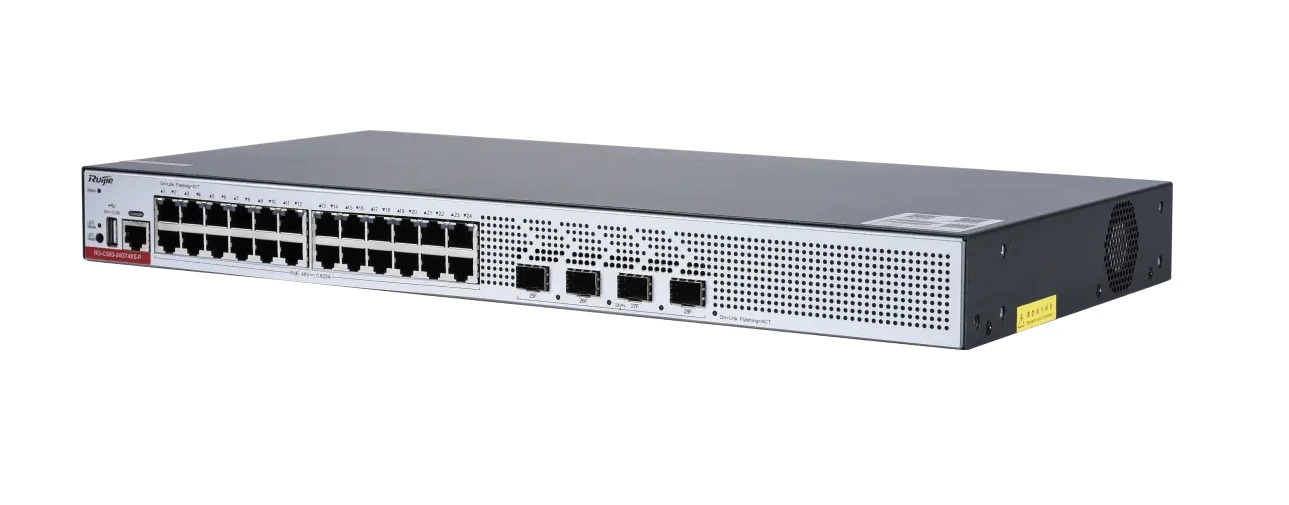

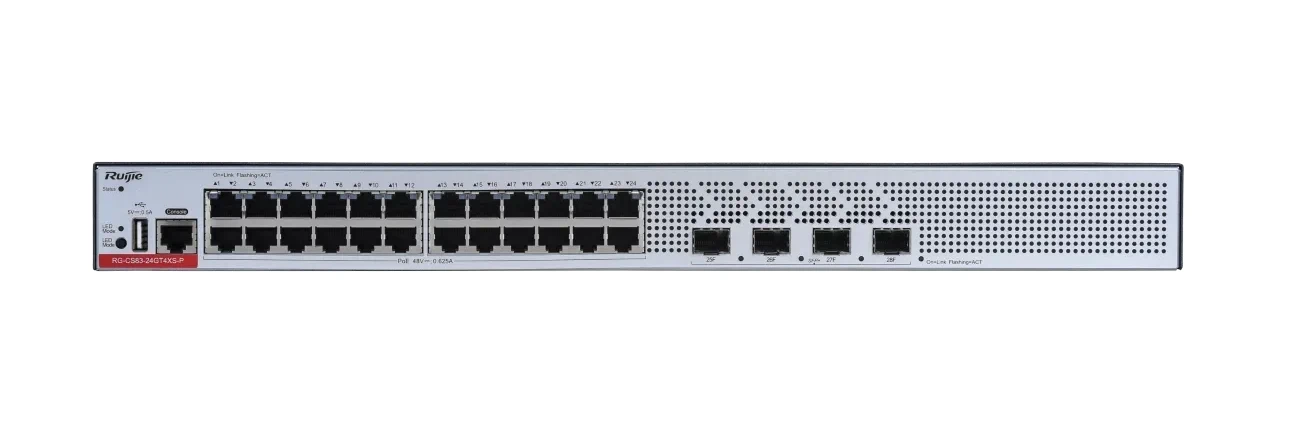

Ruijie RG-CS83-24GT4XS
Ruijie RG-CS83-24GT4XS je next-gen switch nové generace s 10G uplinkem, který nabízí výjímečný výkon a vylepšené zabezpečení. Díky implementaci špičkového hardware a nejnovějšího modulárního operačního systému Ruijie RGOS12.X nabízejí tyto přepínače lepší kapacitu, výkonější hardware a snadnější uživatelské ovládání. Správa pomocí Ruijie Cloud.
Ke stažení
|
Switch je navržený jako přístupový s čtyřmi 10G uplinkovými optickými porty SFP+ pro přenos dat a rychlejší akceleraci a 24 gigabitových adaptivních ethernet portů. RG-CS83 poskytuje vysokorychlostní připojení, vysokou účinností, ovladatelností a vícenásobnou spolehlivostí na úrovni zařízení a propojení pro stabilní výkon sítě.
|
Řada RG-CS83 plně podporuje službu Ruijie Cloud, která pomáhá uživatelům spravovat a ovládat zařízení a sítě. Umožňuje monitorovat síť, provádět konfigurace zařízení nebo dálkově ovládat zařízení.Přehled všech zařízení, Online zero configuration, vzdálený restart a diagnostika, alarmy. Switche řady RG-CS83 podporují protokol Simple Network Management Protocol (SNMP), Remote Network Monitoring (RMON), Syslog, zálohování protokolů a konfigurace pomocí USB flash disků pro běžnou diagnostiku a údržbu sítě. Správci mohou také používat CLI, webovou správu a Telnet a další metody pro pohodlnou správu a údržbu zařízení. |
V síťových prostředích se šíří různé útočné pakety, které mohou způsobit vysoké využití procesoru a negativně ovlivnit výkon switche a dokonce způsobit i potíže se správou. Za tímto účelem musí být CPU chráněn a to znamená, že pro různé příchozí pakety musí být provedeno řízení provozu a zpracování založené na prioritách. |
|
Switche řady RG-CS83 podporují službu VSU, ve které je připojeno více fyzických switchů virtualizováných do jednoho logického switche. Switche používají stejnou IP adresu, proces Telnet a rozhraní příkazového řádku (CLI) pro správu a podporu automatické kontroly verzí a automatické konfigurace. Uživatelé tak spravují pouze jedno logické zařízení. Agregační linky lze nastavit mezi 10G rozhraními s maximální složenou šířkou pásma 40 Gbps. |
Virtual Switch Unit
Switche řady RG-CS83 podporují službu VSU, ve které je připojeno více fyzických switchů virtualizováných do jednoho logického switche. Switche používají stejnou IP adresu, proces Telnet a rozhraní příkazového řádku (CLI) pro správu a podporu automatické kontroly verzí a automatické konfigurace. Uživatelé tak spravují pouze jedno logické zařízení. Agregační linky lze nastavit mezi 10G rozhraními s maximální složenou šířkou pásma 40 Gbps.
Zjednodušená správa | Zjednodušená topologie sítě | Vysoká škálovatelnost |
Správci mohou spravovat více switchů jednotným způsobem, aniž by se museli připojovat ke každému přepínači kvůli konfiguraci a správě. | VSU slouží jako switch a připojuje se k periferním zařízením prostřednictvím agregovaných spojů. Proto neexistuje žádná smyčka na L2 vrstvě a protokol MSTP (Multiple Spanning Tree Protocol) není nutné konfigurovat. | Uživatelská zařízení lze přidávat do virtualizované sítě nebo z ní odebírat způsobem „hot swap“, aniž by to ovlivnilo normální provoz ostatních zařízení. |
VSU se připojuje k periferním zařízením prostřednictvím agregovaných spojení. Pokud dojde k poruše jednoho zařízení nebo členského spojení ve VSU, data a služby lze přepnout na jiný členský odkaz během pouhých 50–200 milisekund. |
Ruijie RG-CS83 výborně splňuje požadavky na nasazení konvergenční vrstvy velkých podnikových a kampusových sítí nebo základní vrstvy středních a malých sítí. Switche poskytují velkou vstupní kapacitu, která je dvakrát nebo třikrát větší než agregační switche stejné třídy.
NFPP | Vazba IP/MAC | DHCP snooping | Secure Shell a SNMPv3 a NFPP |
Network Foundation Protection Policy (NFPP) poskytuje ochranu proti DoS útokům. | Implementujte flexibilní vazbu portu nebo systému na IP adresu a MAC adresu uživatelů, čímž přísně omezíte přístup uživatelů na port nebo k celému systému. | Povoluje DHCP odpovědi pouze z důvěryhodných portů; na základě DHCP naslouchání a dynamického sledování ARP a kontroly IP adresy uživatele zabráníte podvodným ARP paketům a podvodům se zdrojovou IP adresou. | Kryptografický síťový protokol Secure Shell (SSH) a protokol Simple Network Management Protocol v3 (SNMPv3) zajišťují zabezpečení informací o správě. |
Řada RG-CS83 využívá hardwarovou architekturu nové generace a také pokročilý energeticky účinný obvod a komponenty, což výrazně šetří energii a snižuje hluk. Celá řada je vybavena axiálními ventilátory s proměnnými otáčkami, které inteligentně řídí otáčky ventilátoru na základě okolní teploty, což snižuje spotřebu energie a hluk a zároveň zajišťuje stabilní provoz zařízení.
|
Vysoká spolehlivost
Protokoly Spanning Tree Protocol (STP), Rapid Spanning Tree Protocol (RSTP) a MSTP pomáhají switchům řady RG-CS83 dosáhnout rychlé konvergence, zlepšit odolnost proti chybám a zajistit stabilní provoz sítě a vyvážení zatížení pojů. Switche vhodně využívají síťové kanály ke zvýšení využití redundantních spojů. Protokol VRRP (Virtual Router Redundancy Protocol) pomáhá switchům efektivně zajistit stabilitu sítě. S protokolem Rapid Link Detection Protocol (RLDP) mohou switche rychle detekovat připojení a jednosměrné optické spoje. Funkce detekce smyčky portů pomáhá switchům předcházet selháním sítě způsobeným smyčkami v důsledku neoprávněného připojení portu k rozbočovačům.
Vynikající funkce podpory více služeb | Ethernet Ring Protection Switching (ERPS) | Pokročilé zásady QoS |
Podporuje funkce vícesměrového vysílání IPv4 a IPv6, včetně bohatých protokolů vícesměrového vysílání, jako je IGMP Snooping, IGMP, MLD, PIM, PIM pro IPv6.Podporuje kontrolu zdrojové IP adresy protokolu IGMP (Internet Group Management Protocol), která chrání před nelegálními zdroji vícesměrového vysílání a zlepšuje zabezpečení sítě.Podporuje bohaté funkce služeb vrstvy 3, jako je Equal-cost Multipath routing (ECMP), aby vyhovovala komunikačním potřebám různých plánování spojů. | Switche řady RG-CS83 podporují technologii Ethernet Ring Protection Switching (ERPS), což je mezinárodní záložní protokol pro redundanci spojů vrstvy 2 určený pro jádro Ethernet. Blokování smyčky a obnova spojení ERPS jsou implementovány na řídícím zařízení a neřídící zařízení přímo hlásí svůj stav spojení řídícímu zařízení, bez zpracování od jiných neřídících zařízení. Proto je doba přerušení a obnovy smyčky u ERPS rychlejší než u STP. Na základě výše uvedených rozdílů podporuje ERPS v ideálním prostředí obnovu spojení během milisekund.I když je STP zakázáno, Rapid Link Protection Protocol (RLDP) může stále poskytovat základní redundanci linky a obnovu chyb na úrovni milisekund rychleji než STP. | Podporuje klasifikaci vícevrstvého provozu a schopnosti řízení toku, jako je provoz MAC, provoz IP a provoz aplikací, které implementují více provozních politik, jako je vylepšené řízení šířky pásma a priority předávání; podporuje poskytování služeb podle odpovídající úrovně QoS.
Systém záruk QoS s DiffServ ve svém jádru podporuje kompletní zásady QoS, jako je 802.1p, IP TOS, filtr vrstev 2 až 7, SP a WRR.
|
Přehled parametrů Ruijie RG-CS83
Vysoká spolehlivost
|
Routovací protokol Layer 3
|
Aplikační protokol
|
Funkce pro správu
|
Bezpečnostní prvky
|
VRRP STP/RSTP/MSTP RLDP ERPS BFD VSU (virtualizační technologie) |
Podporujte statické směrování black hols Podpora RIP RIPng OSPFv2 OSPFv3 BGP4 BGP4+ JE-JE Zásady směrování |
DNS
DHCP Server DHCP Client DHCP Snooping DHCP Relay IPv6 DHCP snooping
IPv6 DHCP client IPv6 DHCP relay Telnet TFTP FTP NTP SNTP Netconf
|
SNMP Web CLI (Telnet/Console) RMON(1;2;4;9) Syslog |
CPP NFPP DHCP snooping Podpora ARP-Check Podpora DAI Podpora limitu rychlosti paketů ARP Podpora anti-gateway ARP spoofing Podpora vysílání potlačení bouře Administrátorská hierarchická správa a ochrana heslem Bezpečnostní ověřování AAA pro správu Přihlášení zařízení (IPv4/IPv6) Podpora ochrany portů |
Typické zapojení
Srovnání parametrů switchů Ruijie řady RG-CS83
RG-CS83-12GT4XS-P | RG-CS83-24GT4XS | RG-CS83-48GT4XS | RG-CS83-24GT4XS-P | RG-CS83-48GT4XS-P | |
Počty portů | 12 x 100M/1000M BASE-TBase-T Ethernet, 4× 10GE/1GE SFP+ ports | 24x 100M/1000M BASE-TBase-T Ethernet, 4× 10GE/1GE SFP+ ports | 24× 100M/1000M BASE-TBase-T Ethernet, 4× 10GE/1GE SFP+ ports | 48× 100M/1000M BASE-TBase-T Ethernet, 4× 10GE/1GE SFP+ ports | 48× 100M/1000M BASE-TBase-T Ethernet, 4× 10GE/1GE SFP+ ports |
PoE | PoE+, 370W | -- | -- | PoE+, 370W | PoE+, 405W |
VSU | 4 switche | 4 switche | 4 switche | 4 switche | 4 switche |
Porty pro správu
|
1× RJ45 Console, 1× USB port
|
1× RJ45 Console, 1× USB port
|
1× RJ45 Console, 1× USB port
|
1× RJ45 Console, 1× USB port |
1× RJ45 Console, 1× USB port
|
Rychlost přeposílání paketů | 78 Mpps | 96 Mpps | 96 Mpps | 132 Mpps | 132 Mpps |
Spínací kapacita | 104 Gbps/336 Gbps | 128 Gbps/336 Gbps | 104 Gbps/336 Gbps | 176 Gbps/432 Gbps | 176 Gbps/432 Gbps |
Napájení | 1 pevný napájecí modul | 1 pevný napájecí modul | 1 pevný napájecí modul | 1 pevný napájecí modu | 1 pevný napájecí modu |
Modul ventilátoru | 1x modul pevného ventilátoru | -- | 1x modul pevného ventilátoru | 1x modul pevného ventilátoru | 1x modul pevného ventilátoru |
Přehled parametrů Ruijie RG-CS83-24GT4XS
Ruijie RG-CS83-24GT4XS |
24x 10/100/1000BASE-T
|
4x 1G/10G SFP+
|
1 console port, 1 USB port, compliant with USB2.0 standard
|
Vestavěný napájecí zdroj a ventilátor s regulací otáček a alarmem
|
Switching kapacita až 432 Gbps
|
ACL - Standard IP ACLs (IP-based hardware ACLs), Extended IP ACLs (hardware ACLs based on IP addresses or TCP/UDP port IDs), MAC-based extended ACLs (hardware ACLs based on source MAC addresses, destination MAC, addresses, and optional Ethernet type), Time-based ACLs, Expert-level ACLs (hardware ACLs based on flexible combinations of the VLAN ID, Ethernet type, MAC address, IP address, TCP/UDP port ID, protocol type, and time), ACL 80, IPv6 ACLs, Global ACLs, ACL redirection
|
QoS - Port traffic identification, Port traffic rate limiting, 802.1p/DSCP/ToS traffic classification, Eight priority queues per port, SP, WRR, SP+WRR, RED/WRED queue cheduling mechanisms
|
VLAN - 4K 802.1q VLANs, Port-based VLAN, MAC-based VLAN, Protocol-based VLAN, Private VLAN, Voice VLAN, QinQ, IP subnet-based VLAN, GVRP
|
Link Aggregation - AP, LACP, Flow balance
|
Spanning Tree Protocols - Spanning Tree Protocol (MSTP) Instances 65
|
DHCP - DHCP server, DHCP client, DHCP snooping, DHCP relay, IPv6 DHCP snooping, IPv6 DHCP client, IPv6 DHCP relay
|
Multiple Spanning Tree Protocol (MSTP) Instances - 64
|
Maximum Aggregation Port (AP) - Up to 128 (max. 8 ports per group)
|
ERPS G.8032 v1/v2, Sing-ring, Tangent-ring, Intersecting-ring, Load balancing, compatible with products of this protocol
|
IP Routing - IPv4/IPv6 static routing, RIP, RIPng, OSPFv2, OSPFv3, BGP, and, ISIS Routing policy
|
Security - The following are supported: 3-tuple binding (IP address, MAC address, and port) 3-tuple binding (IPv6 address, MAC address, and port) Filtering of invalid MAC addresses, Port- and MAC-based 802.1x authentication MAB authentication, Portal authentication and Portal 2.0 authentication, ARP-check DAI, ARP packet rate limiting, Gateway ARP spoofing prevention, Broadcast storm suppression, Hierarchical management of administrators and password protection RADIUS and TACACS+, AAA (IPv4/IPv6) for device login management, SSH and SSH V2.0, BPDU guard, IP source guard, CPP, and NFPP, Port protection
|
Management Features - SNMPv1/v2c/v3, CLI(Telnet/Console), RMON(1, 2, 3, 9), SSH, Syslog, NTP/SNTP, Web, CLI(Telnet/Console), RMON, SSH, Syslog/Debug, NTP/SNTP, FTP, TFTP, Web, and
|
Mirror - One-to-one mirroring, many-to-one mirroring, and one-to-many, mirroring RSPAN, Flow-based local and remote mirroring
|
VSU (Virtual Switch Unit) - support (up to 4 stack members), Local stacking and remote stacking, Inter-chassis link binding in a stack, Virtualization via standard service interfaces
|
Zero Configuration CPE WAN Management Protocol (CWMP(TR069))
|
MTBF (let): 22,86 let |
Napájení AC input: 100 V to 240 V, Frequency: 50/60 Hz |
Rozměry: 442 mm x 220 mm x 43,6 mm |
Hmotnost: 3 kg |
Pracovní teplota: 0°C až +45°C, Vlhkost: 5% až 95% |
Příkon: < 35 W (bez PoE), < 405 W (plné zatížení PoE) |
